Waarmee moet rekening worden gehouden bij het vervangen van een GEA-warmtewisselaarplaat?

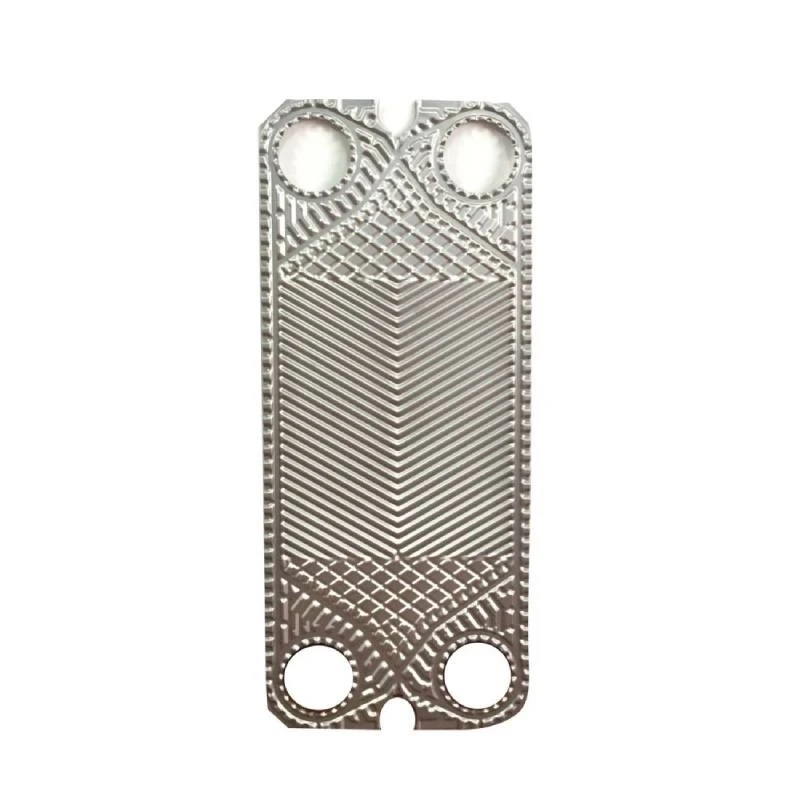

Platenwarmtewisselaarplaten van GEA vormen de warmteoverdrachtskanalen in een platenpakket met pakkingen. Een vervanging moet overeenkomen met de geïnstalleerde plaatgeometrie, algemene afmetingen, poortopstelling, golfpatroon, pakkinggroef en plaatpositie. De materiaalkeuze moet ook geschikt zijn voor de daadwerkelijke media, temperatuur, druk en reinigingsomstandigheden.
Voor gepland onderhoud
Vervangende platen kunnen onderhoud ondersteunen wanneer individuele platen vervorming, corrosie, scheuren, poortschade of een onbruikbare pakkinggroef vertonen. Platenpakketrecords moeten worden bewaard, zodat elke vervanging terugkeert naar de juiste positie en richting.
- Vervang geïdentificeerde beschadigde platen
- Herstel de opgenomen plaatvolgorde
- Paar platen met correct gemonteerde pakkingen
- Bevestig de gecomprimeerde afmeting van het platenpakket
Voor onzekere plaatidentificatie
Een modelnaam alleen definieert mogelijk niet elk plaatdetail. Stuur foto's en gemeten afmetingen van een schone monsterplaat. Waar markeringen versleten of niet beschikbaar zijn, bieden poortgeometrie, ophangkenmerken, ribbels en pakking-groefdetails aanvullende identificatiereferenties.
- GEA warmtewisselaarmodel en serie-informatie
- Duidelijke afbeeldingen van beide plaatvlakken
- Totale lengte, breedte en poortafmetingen
- Bestaand plaatmateriaal en benodigde hoeveelheid
GEA platenwarmtewisselaarplaatselectiedetails
Het bevestigen van de volledige plaatspecificatie vermindert het risico op onjuiste ophanging, niet-overeenkomende stroomkanalen, lekkage of ongeschikte corrosieweerstand.
| Identificatie van apparatuur | Geef het model van de warmtewisselaar, serienummer of naamplaatgegevens en eventuele beschikbare gegevens over het platenpakket op. |
|---|---|
| Afmetingen plaat | Bevestig de totale lengte en breedte, poortdiameter, poort-middenafstanden en ophangpuntgeometrie. |
| Golfpatroon | Het perspatroon en de plaatoriëntatie moeten de vereiste kanaalindeling in het bestaande pakket reproduceren. |
| Plaat positie | Geef aan of de eis start-, kanaal-, draai- of eindposities betreft. Poortopeningen kunnen per positie verschillen. |
| Pakkinginterface | Controleer vóór montage de geometrie van de pakkinggroef, de bevestigingsmethode en de compatibiliteit van de pakking. |
| Plaatmateriaal | Selecteer roestvrij staal, titanium of een andere geschikte legering op basis van vloeistofchemie, chloridegehalte, temperatuur en reinigingsmedia. |
| Bedrijfsomstandigheden | Vermeld vloeistoffen aan de warme en koude zijde, normale en maximale temperaturen, druk, concentratie en reinigingsprocedure. |
| Bestelomvang | Geef individuele vervangende platen, bijpassende paren of een groter platenpakket op, samen met de vereiste hoeveelheid. |
Compatibiliteitskennisgeving:Dit zijn onafhankelijk vervaardigde aftermarket-componenten. "GEA" wordt alleen gebruikt om de beoogde compatibiliteit van apparatuur te identificeren. De uiteindelijke geschiktheid hangt af van de verificatie van de geïnstalleerde unit en de bedrijfsomstandigheden.
Kies plaatmateriaal uit de procesvloeistof
Het bestaande materiaal is een belangrijke referentie, maar een terugkerend corrosieprobleem moet worden onderzocht voordat hetzelfde materiaal opnieuw wordt besteld.
Roestvrij staal
Vaak geëvalueerd voor water, HVAC, voedselverwerking en algemene industriële toepassingen waarbij de vloeistofchemie compatibel is. Chloriden, schoonmaakchemicaliën en bedrijfstemperatuur moeten worden beoordeeld.
Titanium
Vaak overwogen voor zeewater- of chloridehoudende media waarbij geverifieerde procesomstandigheden een grotere corrosieweerstand vereisen. Volledige vloeistofsamenstelling blijft noodzakelijk omdat titanium niet universeel is voor elke chemische dienst.
Andere legeringen
Op nikkel gebaseerde of andere gespecialiseerde materialen kunnen worden beoordeeld op proceschemie die niet geschikt is voor standaard plaatmaterialen. Bevestig de exacte legering in plaats van te bestellen op uiterlijk.
Houd bij het vervangen van plaatmateriaal ook rekening met de compatibiliteit van pakkingen, aangesloten materialen, reinigingsmiddelen en de mogelijke invloed van gemengde metalen in het systeem.
Geometrie regelt mechanische en thermische compatibiliteit
Een plaat die tussen de framestangen past, is niet noodzakelijkerwijs compatibel. De gevormde details bepalen hoe platen hangen, afsluiten, elkaar ondersteunen en de vloeistoffen verdelen.
Plaatoverzicht
Buitenafmetingen, ophangpunten en framecontactkenmerken moeten overeenkomen met de geïnstalleerde wisselaar.
Havenindeling
Poortposities, diameters en gesloten of open poortcombinaties bepalen de vloeistofroute door het platenpakket.
Druk op Patroon
Golfhoek, diepte en oriëntatie beïnvloeden kanaalvorming, drukval en warmteoverdrachtsgedrag.
Pakking Groef
De groef moet het beoogde pakkingprofiel accepteren en onder druk het vereiste afdichtingspad behouden.
Informatie die nodig is voor plaatafstemming
Dankzij nauwkeurige registraties kan de plaatvereiste vóór de productie worden gecontroleerd en wordt voorkomen dat er onderdelen worden ontvangen die niet in het bestaande pakket kunnen worden gemonteerd.
Noteer het typeplaatje
Maak een foto van het volledige naamplaatje van de apparatuur en noteer het model, de serie-informatie en het aantal platen.
Maak een monsterplaat schoon
Verwijder afzettingen zorgvuldig zodat de plaatomtrek, markeringen, pakkinggroef en perspatroon kunnen worden onderzocht.
Fotografeer beide gezichten
Maak vierkante afbeeldingen met hoge resolutie van de volledige plaat en close-ups van poorten, hoeken en ophangpunten.
Meet de belangrijkste kenmerken
Geef de algemene afmetingen, poortdiameter, hartafstanden en eventuele identificeerbare plaatdiktes of materiaalmarkeringen op.
Beschrijf de plicht
Vermeld zowel de media, het temperatuurbereik, de druk, de concentratie, de vaste stoffen en de chemicaliën die tijdens het reinigen worden gebruikt.
Bevestig de orderomvang
Vermeld de hoeveelheid, plaatposities, pakkingvereisten, land van bestemming en eventuele verpakkings- of etiketteringsbehoeften.
Controles voordat het platenpakket weer in gebruik wordt genomen
Ontvangst- en montagecontroles zijn essentieel omdat plaatoriëntatie, afdichtingsconditie en compressie invloed hebben op de volledige wisselaar en niet alleen op het vervangen onderdeel.
Inspectie ontvangen
- Vergelijk de plaatomtrek en poorten met het goedgekeurde monster
- Inspecteer gevormde oppervlakken, randen en ophangkenmerken
- Bevestig de materiaalidentificatie en bestelhoeveelheid
- Controleer de pakkinggroeven op transportschade of vervuiling
- Houd verschillende plaatposities gescheiden en geïdentificeerd
Montage van platenpakketten
- Volg de geregistreerde plaatvolgorde en -oriëntatie
- Gebruik pakkingen die zijn afgestemd op de groef en procesvloeistoffen
- Maak de afdichtingsoppervlakken schoon voordat u het frame sluit
- Span het pakket gelijkmatig aan volgens de uitrustingsvereisten
- Controleer op lekkage tijdens gecontroleerde herinbedrijfstelling
Levering van vervangende platen voor onderhoud en distributie
WTSML produceert componenten voor platenwarmtewisselaars in een fabriek van 3.500 m² met werkplaatsen voor precisiestansen, rubbergieten, CNC-bewerking en eindinspectie. De productieprocessen verlopen volgens een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem.
Specificatieoverzicht
Plaatidentificatie en bedrijfsgegevens worden beoordeeld voordat de vervangingsspecificatie wordt bevestigd.
Bestelconfiguratie
Vereisten kunnen platen, bijpassende pakkingen, private labeling of aangepaste verpakking omvatten, onder voorbehoud van orderbevestiging.
Verzending voorbereiden
Plaatpositie, hoeveelheid, verpakking en bestemmingsvereisten moeten vóór productie en verzending worden overeengekomen.
Veelgestelde vragen over GEA platenwarmtewisselaarplaten
Welke informatie is vereist om een vervangende GEA-plaat te identificeren?
Geef het model van de apparatuur en het naamplaatje op, volledige foto's van beide plaatvlakken, algemene afmetingen, poortafmetingen, zichtbare markeringen, bestaand plaatmateriaal en de vereiste hoeveelheid. Bedrijfsgegevens zijn ook nodig om de geschiktheid van het materiaal te bevestigen.
Kan één beschadigde plaat worden vervangen zonder het volledige platenpakket te vervangen?
Een individuele plaat kan vervangbaar zijn als de juiste geometrie, materiaal, poortopstelling en plaatpositie kunnen worden geïdentificeerd. De resterende platen, pakkingen en de staat van het frame moeten ook worden geïnspecteerd voordat ze opnieuw worden gemonteerd.
Hoe kies ik tussen roestvrijstalen en titaniumplaten?
De selectie is afhankelijk van zowel vloeistoffen, chloridegehalte, temperatuur, concentratie, reinigingsmiddelen en corrosiegeschiedenis. Titanium wordt vaak beoordeeld op zeewater- of chloridehoudende taken, maar de volledige proceschemie moet vóór selectie worden beoordeeld.
Garandeert het matchen van de buitenafmetingen plaatcompatibiliteit?
Nee. Golfgeometrie, ophangkenmerken, poortindeling, plaatoriëntatie, pakkinggroef en plaatpositie moeten ook overeenkomen. Verschillen in de gevormde geometrie kunnen een correcte montage verhinderen of de beoogde stromingskanalen wijzigen.
Kunnen vervangingsplaten worden geleverd met bijpassende pakkingen?
Bijpassende pakkingen kunnen als onderdeel van de bestelling worden geëvalueerd. Bevestig het pakkingprofiel, de bevestigingsmethode, de procesmedia, de bedrijfstemperatuur en de reinigingsomstandigheden, zodat zowel de mechanische pasvorm als de elastomeercompatibiliteit kunnen worden gecontroleerd.
Zijn dit originele GEA-platen?
Nee. Het zijn onafhankelijk vervaardigde vervangingsplaten voor de vervangingsmarkt, bedoeld voor geverifieerde GEA-warmtewisselaarconfiguraties. De merknaam geeft de compatibiliteit van de apparatuur aan en duidt niet op de fabricage of autorisatie door de eigenaar van het merk van de apparatuur.
Vraag aanpassing aan voor uw GEA-plaatvereiste
Stuur het model van de warmtewisselaar, platenfoto's, gemeten afmetingen, plaatmateriaal, procesvloeistoffen, bedrijfsomstandigheden, hoeveelheid en land van bestemming.
